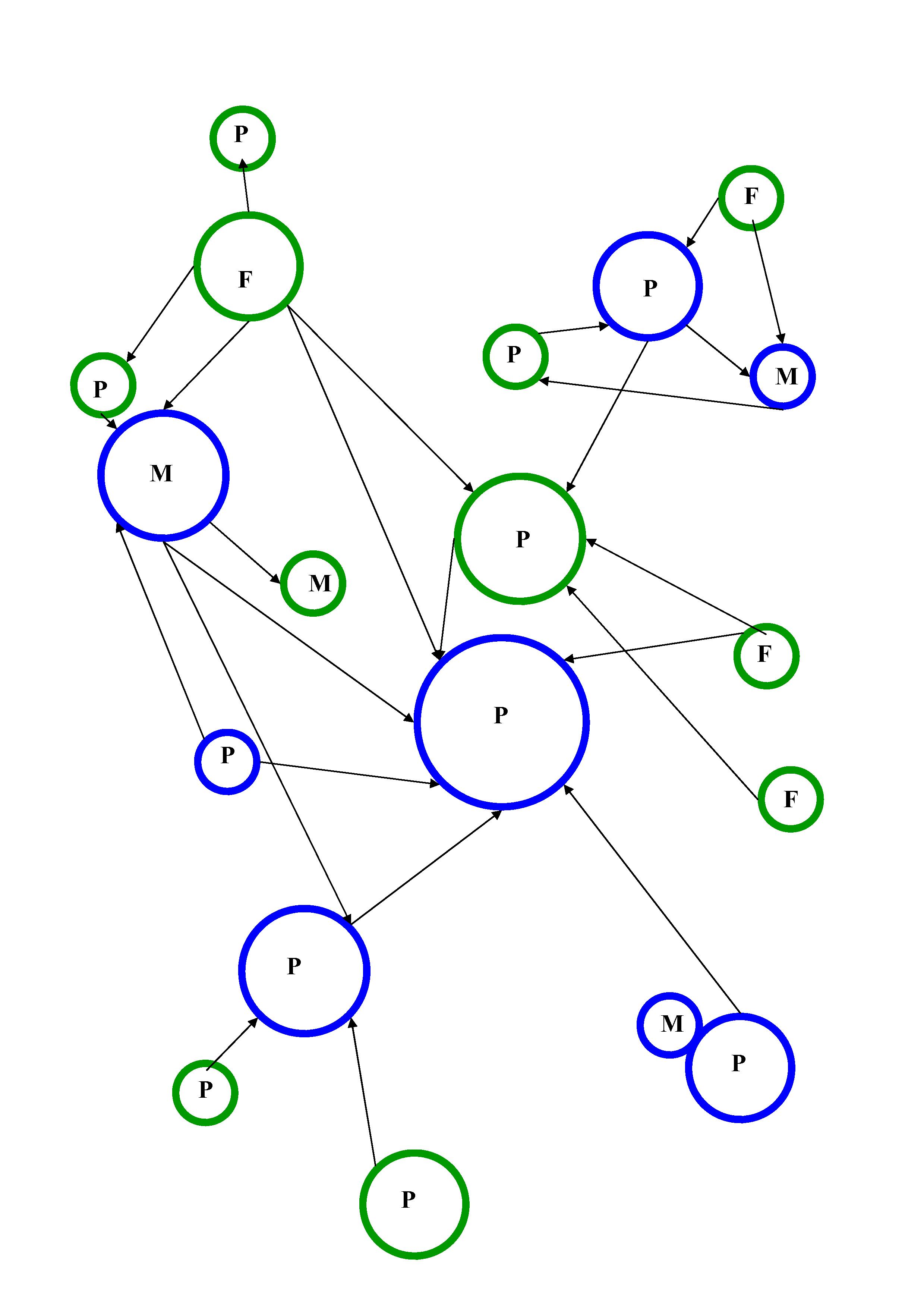

Una supply chain è un sistema complesso composto da vari elementi tra di loro correlati, è però possibile provare a fare una rappresentazione grafica del sistema considerando solo alcuni elementi ed alcune relazioni, in questo caso consideriamo solo dal punto di vista del flusso dei materiali. Considerando la supply chain come una rete è necessario disegnare i sui nodi per i quali andremo ad indicare alcune informazioni:
- Tipologia (Sito produttivo, Fornitore, Magazzino)
- Dimensione (valutata in base flusso di materiali gestiti)
- Possesso (proprietà, non proprietà)
Le linee che uniscono i vari nodi indicano che tra i due nodi esiste un flusso e la freccia indica la direzione del flusso mentre la dimensione indica la densità.
